8002A

PSRR îmbunătățit la 217 Hz și 1 kHz: 60 dB

Putere de ieșire la 5.0 V, 10% THD+N, 4 Ω: 2,0 W (tip.)

Putere de ieșire la 5.0 V, 1% THD+N, 8 Ω: 1,5 W (tip.)

 Funcționare între 2.2 V și 5,5 V

Circuitul îmbunătățit elimină zgomotul de tip „pop-click” în timpul tranzițiilor de pornire și oprire

Nu sunt necesare condensatoare de cuplare la ieșire, rețele de amortizare sau condensatoare bootstrap

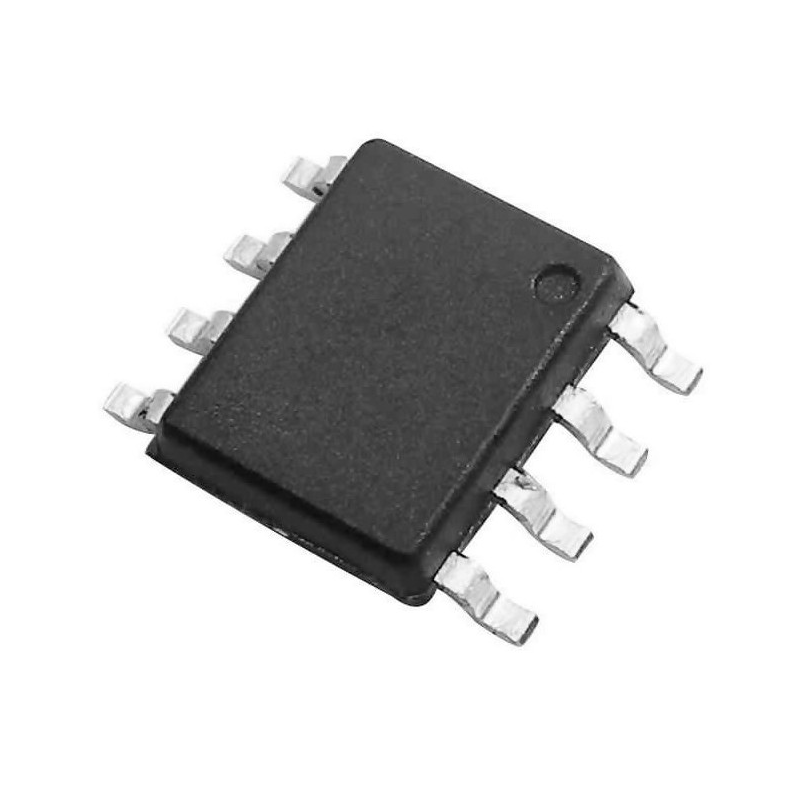

Carcase: SOP8

Descriere generală

8002 este un amplificator de putere audio de clasă AB. Este capabil să furnizeze 2,0 wați de putere medie continuă la o sarcină BTL de 4 Ω cu o distorsiune (THD+N) mai mică de 10% de la o sursă de alimentare de 5 V c.c. sau 1,5 wați de putere medie continuă la o sarcină BTL de 8 Ω cu o distorsiune mai mică de 1%.

Circuitul 8002 este proiectat special pentru a furniza putere de ieșire de înaltă calitate cu un număr minim de componente externe.

Nu necesită condensatoare de cuplare la ieșire sau condensatoare de tip bootstrap.

Circuitul 8002 este ideal pentru difuzoare audio și alte aplicații de joasă tensiune.

Datorită circuitului special de eliminare a zgomotelor de tip „pop-click”, circuitul 8002 asigură o caracteristică perfectă de eliminare a acestor zgomote în timpul tranzițiilor de pornire și oprire.

Aplicații

 Difuzoare audio

 Calculatoare desktop

 Sisteme audio de joasă tensiune
